    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Negative temperature coefficient thermistor :SCK series
    Power type thermistors for surge current suppression

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Features

    1. Meet RoHS and halogen-free requirements


    2. Body size: φ5mm~ φ30mm


    3. Radial lead resin package


    4. High rated power


    5. Wide resistance range


    6. Low cost


    7. Operating temperature range


    φ5mm: -40C~+150°C


    φ8~φ10mm: -40C~+170C


    φ13mm~φ30mm: -40C~+ 200C


    8. Safety certification: UL/cUL/TUV/CSA/CQC

    Application

    1. Switching power supply


    2. Electronic motor


    3. Transformer


    4. Adapter


    5. Projector


    6. Halogen lamp


    7. LED drive circuit

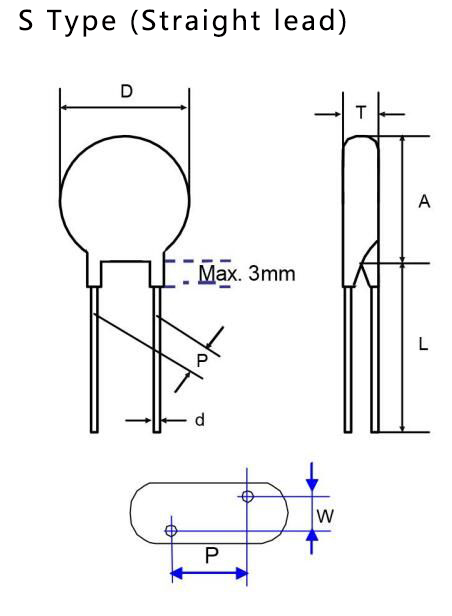

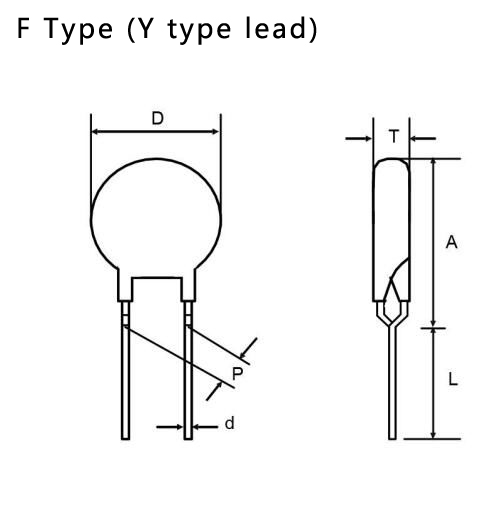

    Strcuture and Size

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Series Dmax. p d Amax. Lmin Tmax w
    SCK05 6.5 4士0.5 0.8土0.02 6.5 31 5 1.9 土0.2
    SCK08 9.5 5土0.5 0.8土0.02 9.5 31 5 2.1土0.3
    SCK10 11.5 5土0.5 0.8土0.02 11.5 31 5 2.1土0.3
    SCK13 14.5 7.5 土0.5 0.8土0.02 14.5 30 6 2.3土0.3
    SCK15 16.5 7.5土0.5 1.0 土0.02 16.5 29 6 2.5土0.3
    SCK20 21.5 7.5土0.5 1.0 土0.02 21.5 26 6 2.6 土0.3
    SCK25 29 7.5土1 1.0 土0.02 29.0 25 6 3.1土0.5
    SCK30 36 7.5土1 1.0 土0.02 36.0 23 6 3.1土0.5

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Series Dmax. p d Amax. Lmin Tmax
    SCK05 6.5 4士0.5 0.8土0.02 11.0 29 5
    SCK08 9.5 5土0.5 0.8土0.02 13.0 29 5
    SCK10 11.5 5土0.5 0.8土0.02 15.0 29 5
    SCK13 14.5 7.5土0.5 0.8 土0.02 17.5 27 6
    SCK15 16.5 7.5土0.5 1土0.02 19.0 26 6
    SCK20 21.5 7.5土0.5 1土0.02 24.5 25 6
    SCK25 29 7.5土1 1士0.02 35.0 22 6
    SCK30 36 7.5土1 1土0.02 42.0 22 6

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Series Dmax. p d max. L Hmax. L1 L2
    SCK08 9.5 5土0.5 0.8土0.02 5 5.0土0.5 15 7.8土1.0 3.5土0.5
    SCK10 11.5 5土0.5 0.8土0.02 5 5.0土0.5 17 7.8土1.0 3.5土0.5
    SCK13 14.5 7.5土0.5 0.8 土0.02 15 5.0土0.5 19 7.8土1.0 3.5土0.5
    SCK15 16.5 7.5土0.5 1土0.02 6 4.0土0.5 21 9.0土1.0 3.5土0.5
    SCK20 21.5 7.5土0.5 1土0.02 6 4.0土0.5 26 9.0土1.0 3.5土0.5

    Electrical Characteristics

    P/N zero-power resistance Maximum steady-state current Maximum steady-state current Suggested capacitance value Max Rated Load Dissipation Factor thermal time-constant Working
    @ 25°C @25°C @25°C @240Vac @25°C Temperature range
    R25(U) lmax(A) Rimax(U) Cth(uF) Pmax(W) a(mW°C) T(Sec.) TL~Tu(°C)
    SCK05052口 5 2 0.429 100 1.8 about 15 about 17 -40 - +150
    SCK05081口 8 1 1.089 68
    SCK05101口 10 1 1.126 100
    SCK05121口 12 1 1.184 68
    SCK0520X3口 20 0.3 5.560 100
    SCK08042口 4 2 0.441 220
    SCK084R72口 4.7 2 0.445 220
    SCK08053口 5 3 0.261 220
    SCK08063口 6 3 0.283 220
    SCK08073口 7 3 0.287 220
    SCK08082口 8 2 0.520 220 2.3 about 16 about 18
    SCK08102 口 10 2 0.542 220 -40~+170
    SCK08152口 15 2 0.548 100
    SCK08201口 20 1 0.544 100
    SCK0830X口 30 0.5 4.091 100
    SCK10015口 1 5 0.091 470
    SCK101R35口 1.3 5 0.095 330
    SCK101R55口 1.5 5 0.101 330
    SCK102R55A口 2.5 5 0.120 470
    SCK10035口 3 5 0.127 560
    SCK10044口 4 4 0.161 560
    SCK10054口 5 4 0.180 470
    SCK106R83口 6.8 3 0.270 330
    SCK10083口 8 3 0.278 330
    SCK10103口 10 3 0.297 330
    SCK10123口 12 3 0.301 470
    SCK10133口 13 3 0.356 330 2.4 about 17 about 43 -40 - +170
    SCK10152X口 15 2.5 0.442 330
    SCK10162X口 16 2.5 0.471 330
    SCK10202口 20 2 0.646 330
    SCK10222口 22 2 0.659 220
    SCK10252口 25 2 0.674 330
    SCK10302口 30 2 0.700 330
    SCK10472口 47 2 0.720 330
    SCK10502口 50 2 0.813 330
    SCK10801口 80 1 2.236 220
    SCK1010010 100 1 2.318 200
    SCK1012010 120 1 2.406 200

    Remark 1 :口=R25 tolerance

    Remark 2 : For special requirements, please contact our sales staff.

    Electrical Characteristics

    P/N Rmax lmax Rimax Cth Pmax a T W
    @25°C @25°C @25°C @240Vac @25°C TL
    R25(U) lmax(A) Rimax(U) Cth(uF) Pmax(W) a(mW°C) T(Sec) TL~Tu(°C)
    SCK13013口 1 3 0.174 560 3 1 about 18 about 66 -40 - +200
    SCK131R37口 1.3 7 0.070 470
    SCK132R56口 2.5 6 0.094 560
    SCK13045口 4 5 0.132 560
    SCK134R74口 4.7 4 0.168 560
    SCK13055口 5 5 0.166 560
    SCK13074口 7 4 0.184 470
    SCK13084口 8 4 0.206 470
    SCK13104口 10 4 0.217 470
    SCK13124口 12 4 0.230 560
    SCK13153口 15 3 0.343 560
    SCK13163口 16 3 0.348 560
    SCK13183口 18 3 0.365 560
    SCK13203口 20 3 0.410 470
    SCK150R78A口 0.7 8 0.051 680
    SCK15018口 1 8 0.054 680
    SCK151R38口 1.3 8 0.064 680
    SCK151R58口 1.5 8 0.068 800
    SCK15028口 2 8 0.078 680
    SCK152R58口 2.5 8 0.086 680
    SCK15037口 3 7 0.091 820
    SCK15046口 4 6 0.117 800
    SCK15056口 5 6 0.121 820
    SCK15065口 6 5 0.159 680
    SCK15075口 7 5 0.161 820
    SCK15085口 8 5 0.165 680
    SCK15105口 10 5 0.178 820
    SCK15125口 12 5 0.185 680 3.6 about 21 about 75 -40 - +200
    SCK15154口 15 4 0.261 820
    SCK15164口 16 4 0.265 820
    SCK15184口 18 4 0.273 680
    SCK15204口 20 4 0.283 820
    SCK15224口 22 4 0.308 560
    SCK15253口 25 3 0.425 680
    SCK15303口 30 3 0.461 680
    SCK15333口 33 3 0.484 560
    SCK15403口 40 3 0.511 680
    SCK15473口 47 3 0.517 680
    SCK15802X口 80 2.5 0.693 560
    SCK151202口 120 2 1.010 560

    Remark 1 :口=R25 tolerance

    Remark 2 : For special requirements, please contact our sales staff.

    Electrical Characteristics

    P/N Rmax Imax R Imax Cth P max A T W
    @25°C @25°C @25°C @25°C TL
    R25(U) lmax(A) Rimax(U) Cth(uF) Pmax(W) a(mW°C) T (Sec) TL~Tu(°C)
    SCK200R7口 07 15 0.035 1000 4.9 about 28 about 113 -40 - +200
    SCK201R0口 1 13 0.034
    SCK201R5口 1.5 10 5 0.041
    SCK202R0口 2 10 0.062
    SCK202R5口 2.5 9 0.083
    SCK203R0口 3 85 0.078
    SCK204R0口 4 8 0.080
    SCK204R7口 4.7 75 0.114
    SCK205R0口 5 75 0.118
    SCK206R0口 6 7 0.120
    SCK206R8口 6.8 65 0.130
    SCK207R0口 7 65 0.132
    SCK208R0口 8 6 0.161
    SCK20100口 10 55 0.196
    SCK20120口 12 5 0.197
    SCK20130口 13 5 0.213
    SCK20150口 15 45 0.258
    SCK201600口 16 45 0.276
    SCK20180口 18 4 0.280
    SCK20200口 20 4 0.306
    SCK251R0口 1 20 0.020
    SCK251R5口 1.5 18.5 0.023
    SCK252R0口 2 18 0.025
    SCK252R5口 2.5 15 0.032
    SCK253R0口 3 14.5 0.042
    SCK254R0口 7 14 0.044
    SCK254R7口 4.7 13 0.052
    SCK255R0口 5 12 0.061 1200 7.0 about 30 about130 -40 - +200
    SCK256R80口

    6.8

    10.5 0.082
    SCK257R0口 7 10 0.092
    SCK258R0口 8 9 0.115
    SCK25100口 10 8 0.141
    SCK25120口 12 7.5 0.164
    SCK25150口 15 6.5 0.210
    SCK25180口 18 5.5 0.231
    SCK25200口 20 5 0.270

    Remark 1 :口=R25 tolerance

    Remark 2 : For special requirements, please contact our sales staff.

    Electrical Characteristics

    P/N Rmax Imax Rimax Cth Maximum rated power P max T W
    @25°C @25°C @25°C Cth(uF) @25°C a(mW°C) T (Sec) TL
    R25(U) lmax(A) Rimax(U) TL~Tu(°C)
    SCK301R0口 1 30 0.016 1500 8.0 about 40 about 190 -40 - +200
    SCK301R5口 1.5 25 0.020
    SCK302R0口 2 23 0.022
    SCK302R5口 2.5 18 0.030
    SCK303R0口 3 17 0.035
    SCK304R0口 4 16 0.048
    SCK304R7口 4.7 15 0.055
    SCK305R0口 5 14 0.057
    SCK306R8口 6.8 12 0.077
    SCK307R0口 7 11.5 0.084
    SCK308R0口 8 10.5 0.100
    SCK30100口 10 10 0.115
    SCK30120口 12 9 0.142
    SCK30150口 15 8 0.175
    SCK30180口 18 7 0.210
    SCK30200口 20 6 0.233

    Remark 1 :口=R25 tolerance

    Remark 2 : For special requirements, please contact our sales staff.

    Maximum Current Derating Curve

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Tu: Upper limit of operating temperature(C)

    TL: Lower operating temperature limit(C)

    For example:

    ambient temperature(Ta)= 60°C工作

    Temperature - upper limit (Tu)= 200°C

    ITa= [1-(Ta-25)/(Tu-25)]xImax = 80%Imax

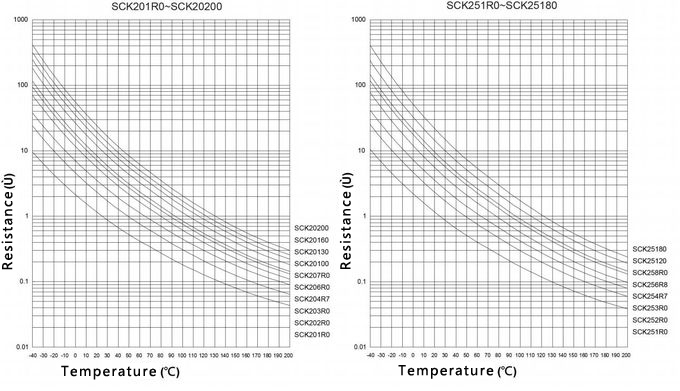

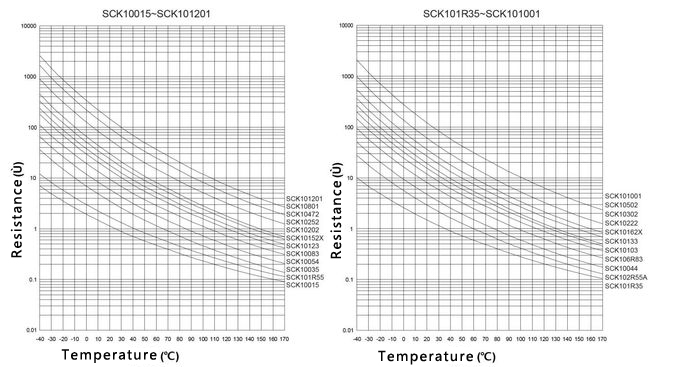

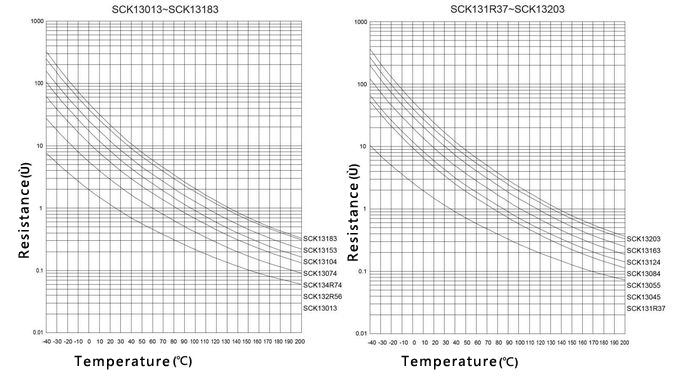

    Resistance-Temperature Characteristic Curve

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Wave Soldering Curve

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    Packing QTY

    ●Bulk

    Series S Type (pcs/ bag) Y Type (pcs/ bag) L Type
    (pcs/ bag)
    SCK05 250 500 ---
    SCK08 250 250 200
    SCK10 200 250 200
    SCK13 100 200 100
    SCK15 100 100 100
    SCK20 500 (pcs/box) 50 50
    SCK25 168 (pcs/box) 168 (pcs/box) ---
    SCK30 168 (pcs/ox) 168 (pcs/box) ---

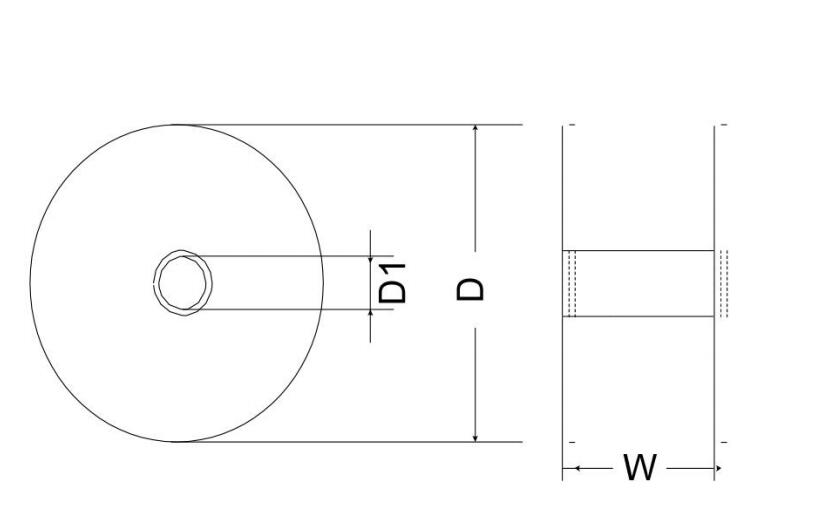

    Reel Packaging

    Series D(mm) D1(mm) w(mm) QTY(pcs/reel)
    SCK05 340土10 31土1 46土1 2,500
    SCK08 1,500
    SCK10 1,500
    SCK13 750
    SCK15 52土1 750
    SCK20 500

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor

    ●Box Package

    Series QTY(pcs/ box)
    SCK05 1,000
    SCK08 1,000
    SCK10 1,000
    SCK13

    500 (P012.7mm)

    1,000 (P015.0mm)

    SCK15 500
    SCK20 500

    Limiting Inrush Current 5 to 30mm Green SCK Series 102 205 206 Power NTC Negative Temperature Coefficient Thermistor
